金型の紹介

デザインダイカスト

丸型ケース・真実の口

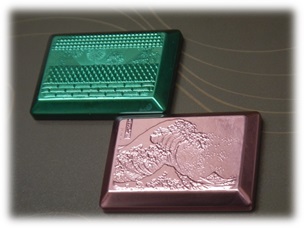

四角ケース・シボと富嶽三十六景

この２つは、平成２４年度ものづくり補助金により試作・開発しました。
ADC-12ではなく、純アルミを用いてアルマイト処理により加色したダイカスト製品です。
この形状をモデリングし（スキャンは一切使用していません）
ダイカスト金型を彫り込み、鋳造したものです。

デザインダイカスト特色
形状は全て３次元モデリングにより弊社がマシニングによって加工します。
化学的なエッチング処理は使用しません。
金型が老朽化して溶接・修理する場合、また２番型・３番型も同一にできます。
また、アッセンブリする他の部品との柄合わせができます。

デザインは自由です。
会社のロゴ・模様、そして形状部分も含め、複雑な曲線や凹凸も表現できます。
イラスト・写真を元に３次元モデルに立体化することも可能です。

ただし、抜け勾配やアンダー部分などは通常の金型と同じです。
あくまでも金型で抜ける形が基本となります。

上記写真では純アルミを使用していますが、
もちろんADC-12やZDC-2などの通常のダイカスト製品でも加飾加工することができます。

代表的な加飾形状加工の違い

・弊社の３次元モデルによるマシニング加工
基本形状ごと加工するので、加飾するのに２度手間が無い。
エッチング・レーザーよりも深く大きい加飾加工ができる。

・化学的なエッチング処理
今まで多く使われてきた手法。一部だけ溶接修理など再現性が難しい。

・レーザーによる加工
広範囲に浅く加飾するのが得意。その分、深い加工は時間がかかる。

弊社では基本的に、製品形状もシボも、エンドミルの直彫りがメインです

特に放電加工では放電変質層が形成され、金型表面の金属組成成分が変化します。
せっかく焼入れしたのに強度が弱まり、結果として金型の寿命が縮まります。

金型の磨きも、ブラストは使用せず、必ず手磨きで仕上げます。
磨き方も工夫しています。
この磨き方次第で、ブラストではできない表面となり、優れた結果となります。

◇基本的な形状は加工できるけども、ロゴなど細かい部分がお困りの金型製作者様◇

弊社が加飾加工の受託加工致します。
既に使用中の金型に対しても、モデルチェンジとして改造可能です。

お気軽にご相談下さい。

◇製品設計・デザイナー様◇

ちなみに上記写真にあるのは、純アルミを使用してカラーアルマイト処理したものです。
これにより、外装品としての表現力が格段に広がります。
ただし残念ながら純アルミのダイカストも完璧ではありません。
鋳造性がADC-12より劣るため、ヒケ巣など発生しやすい弱点があります。
しかし、対策としてデザインから合わせて検討することで克服できるものもあります。

成形鋳造する弊社協力会社と共に検討致します。
お気軽にご相談下さい。

◇設計様◇

昨今はベテラン技術者が退職し、昭和の古い図面がデジタル化されず、pdf・紙のままで使用されているのも見受けます。
その後の保守管理などを考えると、デジタル化した方が効率も上がります。
紙図のdxf化、3Dモデル化も、数字が消えたものでもアッセンブリ情報を見据えて対応します。

また、3Dモデルからの加工用平面図化、いわゆるバラシも対応いたします。

通常のダイカスト品

産業機械用	建築用・コネクター
カメラ・ケース・照明器具	ヒートシンク

金型ギャラリー

金型は基本的に知的財産であり、客先に対し守秘義務もございますのでモザイクをつけています。
わかりにくくて申し訳ございません。

主な製品形状

守秘義務で高精細な製品形状画像は表に出せないのですが、文章でご紹介。
弊社は系列が一切無縁なため、あらゆる業界のものを対応してきました。

・光学測定機のボトムベース、対になる意匠部ケース
・接触式測定機ケース、フタ
・監視カメラのケース
・自動車用モーターケース
・燃料キャブレター
・建築用押出アルミフレームの支持部
・建築用押出アルミフレームの末端部
・建築用扉ハンドル
・空圧部品のベース
・産業用風車ブレード
・医療機器用の放熱ヒートシンク
・医療機器の操作パネル
・照明器具の放熱ヒートシンク
・半導体測定治具用ケース
・食品調理加熱用器具
・アニメ内の小道具
・ゲーム器具ハンドル
・通信基地用機器ケース・フタ
・通信機ケース・フタ
・通信ケーブルコネクター
・液体ノズル口
・モニター支持アーム
・雑貨小物
・テストピース
